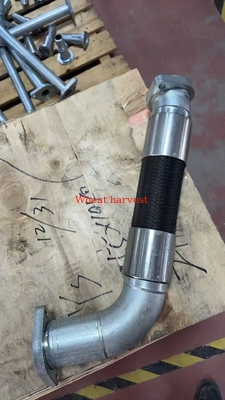

Atlas Flexible Pipe 1092300921 Hochwertige Industrielle Luftkompressor-Teile

Produits

Teile für Atlas-Luftkompressoren

Ausrüstung für die Herstellung von

Teile für Luftkompressoren von CompAir

Teile für Ingersoll-Rand-Luftkompressoren

Teile von Luftkompressoren für Sullair

Luftkompressor-Ersatzteile

Kontakt mit uns

Kontaktieren Sie uns jetzt

Atlas Flexible Pipe 1092300921 Hochwertige Industrielle Luftkompressor-Teile

Mindestbestellmenge:	1
Preis:	USD80/pcs
Lieferfrist:	15-20 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	100 bis 1000

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort

China

Markenname

Atlas

Modellnummer

1092300921

Hervorheben:

Industrieller Atlas Flexibler Schlauch

Atlas-Flexible-Rohre von hoher Qualität

1092300921 Atlas Flexibles Rohr

Beschreibung des Produkts

Flexible Rohr – Produktübersicht

Produktübersicht

Flexible Rohre sind konstruierte Leitungen, die dazu bestimmt sind, Flüssigkeiten (Öl, Gas, Chemikalien, Wasser) zu transportieren und gleichzeitig Bewegungen, Vibrationen, Wärmeausdehnung und komplexe Verlegungen zu berücksichtigen. Im Gegensatz zu starren Rohrleitungen kombinieren sie korrosionsbeständige Auskleidungen mit Verstärkungsschichten für eine überlegene dynamische Leistung in Industrie-, Energie- und Marineanwendungen.

Hauptvorteile

✔ Vibrationsabsorption – Eliminiert Belastungen der angeschlossenen Geräte
✔ Installationsflexibilität – Biegt ohne Bögen (min. Biegeradius 5x OD)
✔ Korrosionsbeständigkeit – Polymer-/Legierungsauskleidungen widerstehen Chemikalien und Abrieb
✔ Wärmekompensation – Handhabt ±50 mm/m Wärmeausdehnung
✔ Reduzierter Wartungsaufwand – 10x längere Lebensdauer im Vergleich zu starren Rohren in dynamischen Systemen

Technische Parameter Tabelle

Parameter	Beschreibung	Spezifikationen
Konstruktionsart	Schichtarchitektur	Standard: 3-Schicht (Auskleidung+Verstärkung+Abdeckung) Hochdruck: 5-Schicht mit Doppelgeflecht
Größenbereich	Innendurchmesser (ID)	¼" bis 24" (DN6 bis DN600)
Druckbewertung	Maximaler Arbeitsdruck	Vakuum bis 10.000 psi (690 bar)
Temperaturbereich	Dauerbetrieb	Standard: -40°C bis 120°C Spezialisiert: -196°C bis 260°C
Verstärkung	Festigkeitsschicht	Niederdruck: Textilgewebe Mittel: Einfaches Edelstahlgeflecht Hochdruck: Doppelspirale aus Edelstahl Draht
Auskleidungsmaterial	Flüssigkeitskontaktfläche	Chemisch: PTFE/FEP Öl/Gas: NBR/HNBR Lebensmittel: EPDM/FDA-Silikon
Abdeckungsmaterial	Äußerer Schutz	CR (Witterungsbeständig) • PUR (Abriebfest) • FKM (Hochtemperatur)
Biegeradius	Minimales dynamisches Biegen	5x OD (Standard) • 3x OD (High-Flex)
Zertifizierungen	Industrie-Konformität	API 17J • EN 856 • SAE J517 • ISO 18752
Flüssigkeitsverträglichkeit	Unterstützte Medien	Rohöl • Säuren • Dampf • Hydraulikflüssigkeit • LNG

Aufschlüsselung der Schichtstruktur

PTFE/NBR/EPDM

Stahlgeflecht/Draht

CR/PUR/FKM

Innenfutter

Eindämmungsschicht

Verstärkung

Abdeckung

Äußerer Schutz

Anwendungen nach Industrie

Industrie	Anwendungsfall	Empfohlene Spezifikation
Öl & Gas	Offshore-Steigleitungen • FPSO-Transfer	5-Schicht: PTFE+Duplex-Geflecht+FKM-Abdeckung Zertifizierung: API 17J, NORSOK U-008
Chemikalien	Säure-/Laugentransfer	Auskleidung: PTFE • Verstärkung: Inconel-Draht • Abdeckung: FKM
Hydraulik	Baggerausleger • CNC-Maschinen	4SP: 4-Draht-Spirale • Druck: 5.000 psi Abdeckung: Ölbeständiges PUR
Pharma/Lebensmittel	CIP/SIP-Systeme	Auskleidung: FDA-EPDM • Abdeckung: Weißes Silikon Zertifizierung: 3-A, EC1935
Marine	Treibstoffbeladung • Ballastsysteme	Auskleidung: NBR • Abdeckung: CR + UV-Stabilisatoren Zertifizierung: DNV-GL

Auswahlhilfe

Betriebsbedingung	Kritischer Faktor	Optimaler flexibler Rohrtyp
Hohe Vibrationen	Ermüdungsbeständigkeit	Drahtverstärkt (≥2 Geflechtschichten)
Salzwasserexposition	Korrosionsschutz	Super-Duplex-Geflecht + FEP-Auskleidung
Abrasive Schlämme	Verschleißfestigkeit	UHMW-PE-Auskleidung + abriebfeste PUR-Abdeckung
Hohe Reinheit	Nicht kontaminierend	Glatte PTFE-Bohrung • Elektropolierte Enden

Qualitätsvalidierung

Teststandards:
- Pulsermüdung: ISO 6803 (≥500.000 Zyklen bei 133 % WP)
- Berstdruck: ISO 1402 (≥4x Arbeitsdruck)
- Chemische Beständigkeit: ASTM D471 (72 Stunden Eintauchen)
Rückverfolgbarkeit: Vollständige Materialzertifikate (EN 10204 3.1)

⚙️ Anpassungsoptionen:

Endanschlüsse: Drehflansche • JIC/NPT-Gewinde • Camlock-Kupplungen

Intelligente Überwachung: Eingebettete Leckageerkennungsdrähte

Feuerbeständigkeit: DIN 75200 Feuerfeste Abdeckungen

Länge: Standard 20 m • Kundenspezifischer Zuschnitt

Globaler Beschaffungstipp: Chinesische Hersteller (Jiangsu/Guangdong-Zentren) dominieren 65 % der globalen Produktion von flexiblen Rohren – fordern Sie API/EN 856 Werksprüfberichte zur Qualitätssicherung.
